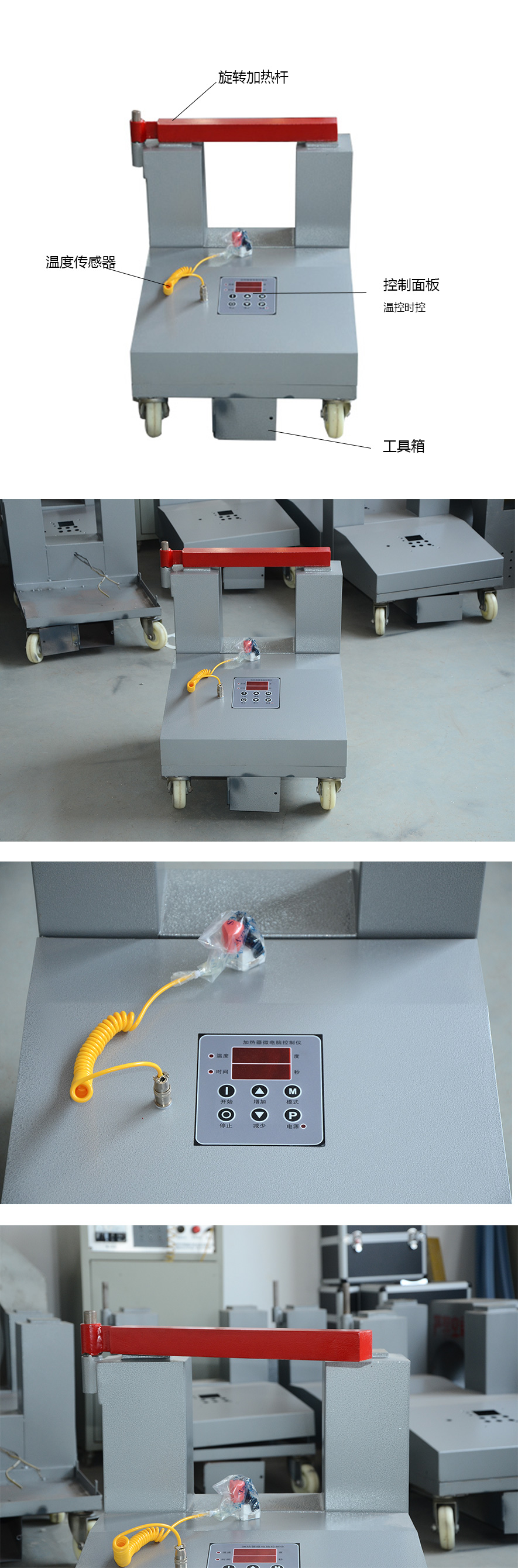

ZJ20X系列轴承加热器
一、用途：
ZJ20系列轴承加热器，主要用于对轴承、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热，使之膨胀，以满足过盈装配或拆卸的需要。
二、产品型号及其意义：
ZJ20X系列轴承加热器 主要技术参数 主要技术参数见表1 轭铁规格见表2。
表1
|
型 号 技术参数 |
ZJ20X-1 |
-2 |
-3 |
-4 |
-5 |
|
|
额定功率（ KVA ） |
3.3 |
5.5 |
7.5 |
11 |
13 |
|
|
额定电压（ V ） |
220 |
380 |
380 |
380 |
380 |
|
|
额定电流（ A ） |
12 |
14.5 |
19.7 |
28.9 |
34.2 |
|
|
加热工件 |
内径（㎜） |
30-100 |
85-200 |
120-250 |
150-360 |
180-400 |
|
外径（㎜） |
280 |
360 |
400 |
450 |
500 |
|
|
宽度㎜ |
110 |
150 |
180 |
200 |
220 |
|
|
重量（㎏） |
55 |
105 |
120 |
135 |
150 |
|
表2
|
型 号 |
轭铁规格 |
尺寸 |
数量 |
适用范围内径（㎜） |
|
ZJ20X-1 |
14 |
20 × 20 |
1 |
30-50 |
|
15 |
30 × 30 |
1 |
50-80 |
|
|
18 |
40 × 40 |
1 |
80-100 |
|
|
ZJ20X-2 |
19 |
45 × 45 |
1 |
85-130 |
|
22 |
60 × 60 |
1 |
130-200 |
|
|
ZJ20X-3 |
23 |
70 × 70 |
1 |
120-250 |
|
ZJ20X-4 |
24 |
80 × 80 |
1 |
150-360 |
|
ZJ20X-5 |
25 |
80 × 80 |
1 |
180-400 |
优点
有很多轴承是在安装过程中损坏的，加热方法不当是重要原因之一。如采用烧焊工具加热，会造成轴承变形；采用炉火加热，轴承两面受热不匀；采用油浴加热，会因油质不洁而使轴承污染，噪声增大；采用烤箱加热，太费时间。至于敲打安装，轴承更易受损。
现在新的技术是使用ZJ20感应加热器，其优点是：
省钱 节电90%，节油100%，节约厂房占地面积70%；
省时 工作效率提高4倍以上，操作人员减少80%；
可靠 加热均匀，绝对清洁，有利于提高装配质量；
安全 绝无火警危险；
环保 无油汽油污染空气，有利于环境改善和工作人员的身体健康。
安装调试
1、将轭铁放置到主机铁芯的端面上。
2、检查插头与插座的接线是否一致，接地应良好，然后将插头插入有控制开关的电源插座上。
3、将功能选择开关拨到手控位置，合上电源，这时红色指示灯亮。
4、按起动按钮，主机通电，这时绿色指示灯亮红灯熄；按停止按钮，红灯亮绿灯熄。至此，调试结束，可投入使用。
